哥窑金丝铁线不是颜料绘制、不是人工刻画，是完全依靠胎釉材质差异与控温工艺自然形成的陶瓷物理纹理，也是宋代窑工化瑕为美的经典代表。完整形成原理可分为材质原理、降温工艺原理、成色原理三部分。
首先是材质物理基础：胎釉膨胀系数差。
哥窑专用特殊紫金土，含铁量高、结构致密，高温稳定性强，热膨胀系数小、冷却收缩幅度低。而哥窑施挂厚层石灰釉，釉料玻璃质含量高，热膨胀系数大、冷却收缩非常明显。
瓷器在1300度左右高温烧成时胎釉同步舒展，当进入冷却阶段，釉层收缩速度、收缩幅度远超胎体，釉面被持续拉扯，当拉力超过釉层承受极限，釉面自然开裂，形成规律性网状开片。胎体收缩稳定、不裂不变，因此哥窑永远保持“裂釉不裂胎”的结构特征。
其次是分段冷却工艺，造就金丝铁线双层纹路。
宋代哥窑匠人掌握精准的分段控温技术，通过两次降温，生成两套完全不同的裂纹。

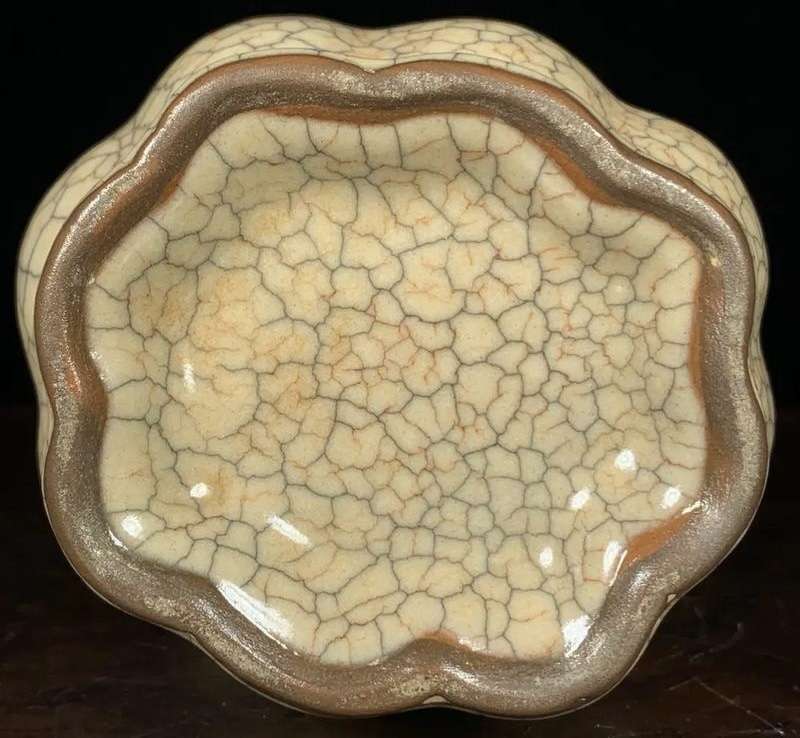

第一次是高温骤冷：器物刚出窑快速降温，釉面瞬间剧烈收缩，产生宽大、深邃、笔直的主裂纹，贯穿整层厚釉，直达胎骨，形成大网格骨架，就是后世所说的铁线大开片。

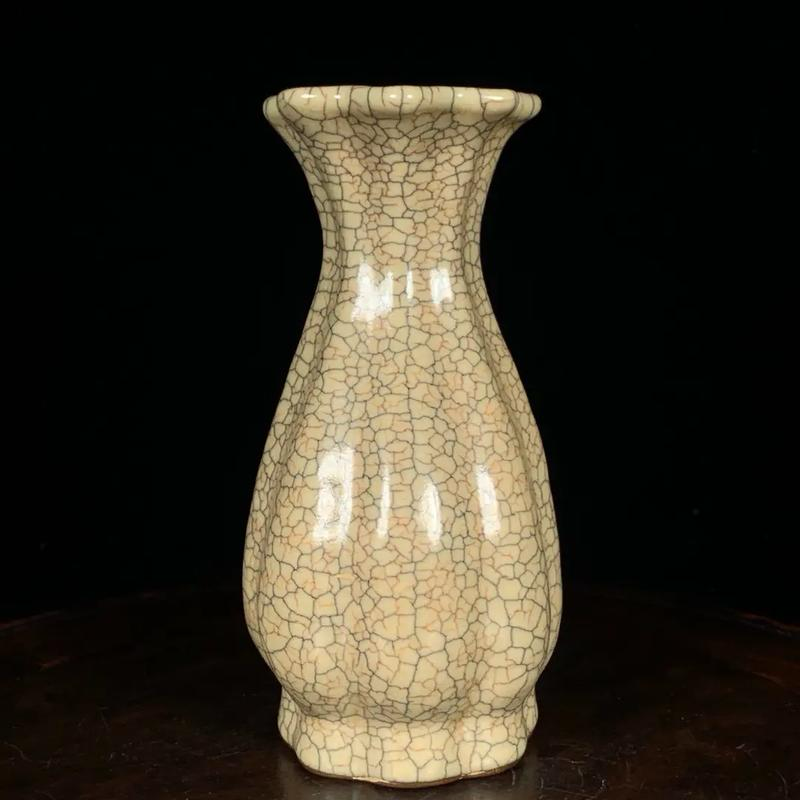

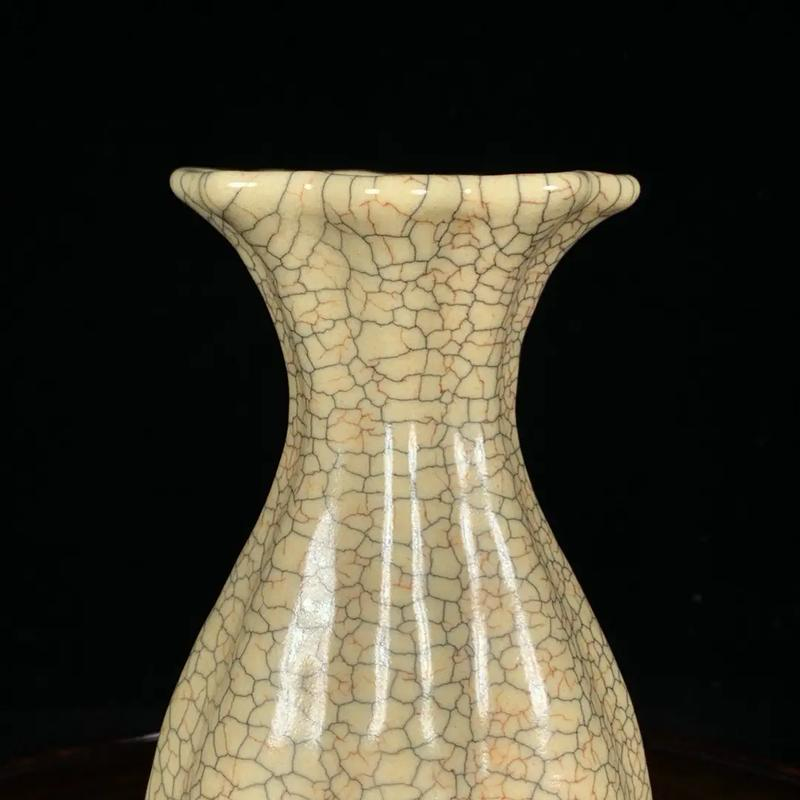

第二次是低温缓冷：温度持续缓慢下降，釉面再次发生微弱收缩，在已经固定的大网格内部，产生大量细密、浅短、微小的次级裂纹，仅停留在釉表层，不会穿透主裂纹，形成小片嵌套大片的结构，也就是金丝细纹。
这也是真品“铁线为骨、"金丝为肉”、层级不可逆的真正工艺来源。
最后是岁月氧化沁染，形成双色纹理。
刚出窑的哥窑只有透明裂纹，没有任何颜色。金丝、铁线的颜色，是数百年岁月沉淀的结果。

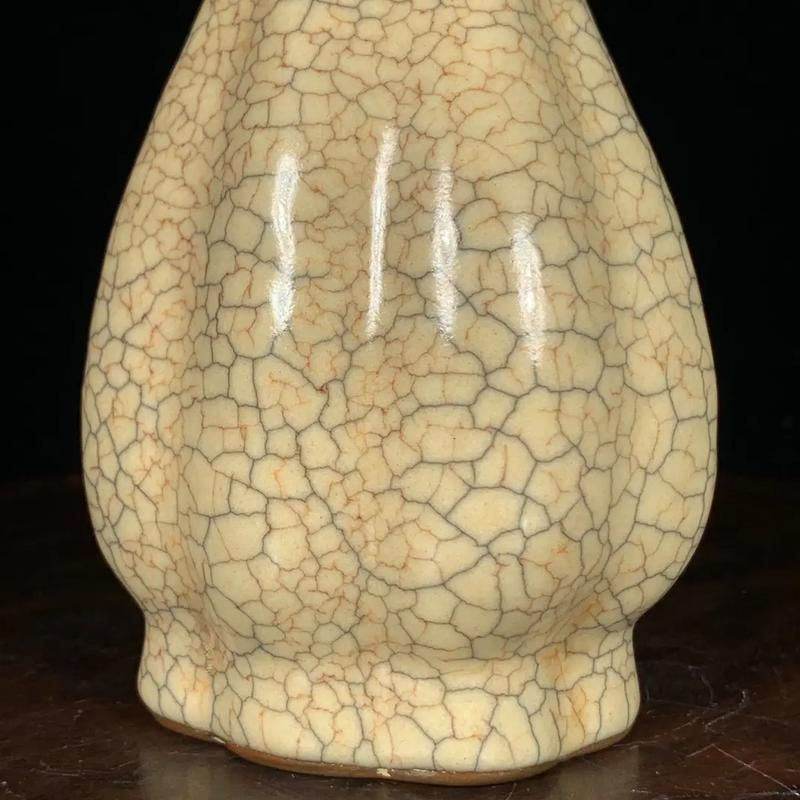

宽大深邃的铁线缝隙通透，空气、水分、土壤中的铁锰矿物质持续渗入，长期氧化沉淀，最终形成深沉黑褐色。狭窄细微的金丝缝隙渗透量有限，矿物质微量堆积氧化，呈现温润金黄、酱黄色。
天然沁色由内而外、通透均匀、经久不褪；而现代人工染色只是表层着色，无渗透层次、无年代质感。
综上，哥窑金丝铁线是特殊胎釉配方 + 宋代控温工艺 + 数百年岁月氧化三者共同造就的国宝级纹理，也是鉴定宋代哥窑真伪最核心、最根本的理论依据。
